德標Y型過濾器,DIN德標過濾器產品介紹：
廣泛應用于:熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業。應用標準：結構長度標準：DIN3202-F1德標Y型過濾器,DIN德標過濾器系列；法蘭標準：DIN2531-2545；殼體強度試驗1.5×PN

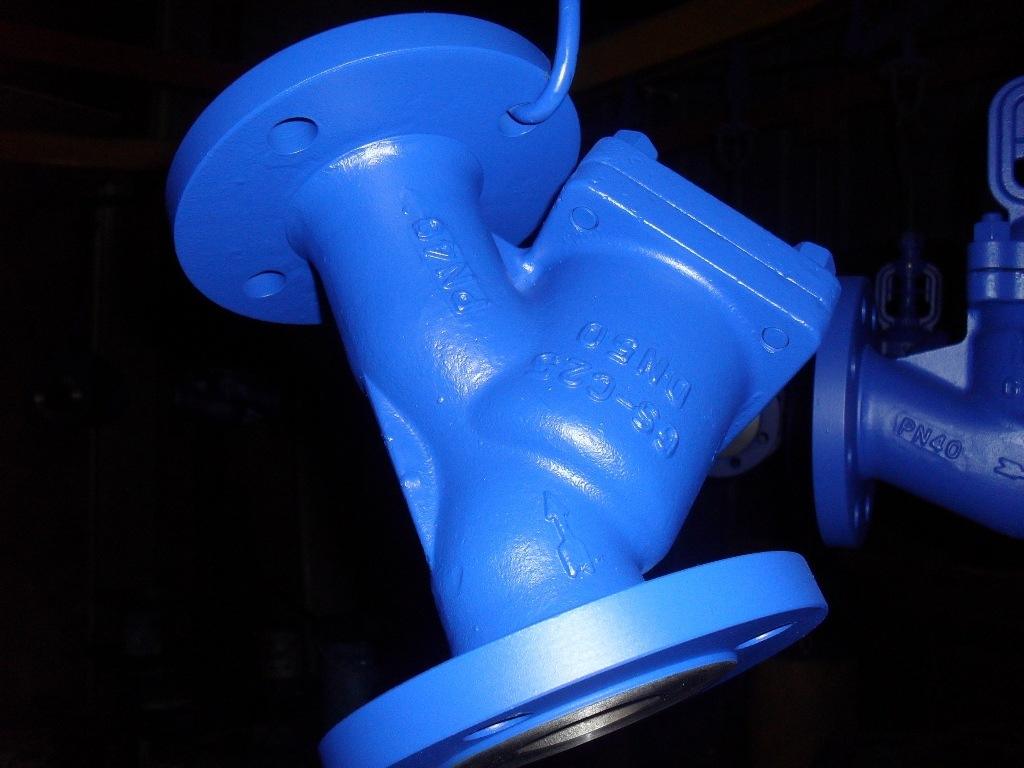

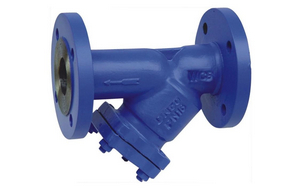

德標Y型過濾器產品說明
GL41H德標Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器有結構，阻力小，排污方便等特點。適用介質可為水，油、氣�？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。該過濾器體形小、濾眼細、阻力小、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
德標Y型過濾器產品標準
設計標準Design: DIN 3357 EN 12516-1
壁厚標準Wall Thickness: ASME B16.34 EN 12516-1
防火標準Fire Safe: API 307 ISO 10497
結構長度Face to Face: DIN 3202
法蘭標準End Flange: DIN EN 1092-1
檢測標準/Inspection & Testing: DIN 3230 EN 12266
德標Y型過濾器零部件材料
|
零件名稱 |
碳鋼 |
不銹鋼 |
|
閥體 |
GS-C25、WCB |
奧式體不銹鋼 |
|
閥蓋 |
GS-C25、WCB |
奧式體不銹鋼 |
|
網 |
SS304 |
奧式體不銹鋼 |
|
螺栓 |
B7 |
1Cr18Ni9Ti |
|
螺母 |
2H |
1Cr18Ni9Ti |
|
中密封墊片 |
柔性石墨+SS304 |
柔性石墨+SS304 |
德標Y型過濾器主要外形尺寸
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
如有需要，可以制造成直通式閥體 |
|
H |
85 |
95 |
110 |
125 |
145 |
155 |
175 |
210 |
230 |
270 |
300 |
385 |
535 |
680 |
|
重量 |
PN16 |
3.0 |
4.0 |
5.0 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
30.0 |
43.0 |
61.0 |
121.0 |
154.0 |
255.0 |
|
PN25 |
3.5 |
4.0 |
5.5 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
32.0 |
47.0 |
64.0 |
144.0 |
178.0 |
285.0 |
|
PN40 |
4.0 |
5.0 |
6.0 |
8.0 |
10.0 |
13.0 |
19.0 |
24.5 |
35.0 |
51.0 |
71.0 |
144.0 |
178.0 |
285.0 |
|
Kv |
7 |
11 |
18 |
26 |
37 |
60 |
100 |
150 |
230 |
330 |
400 |
650 |
1200 |
1900 |

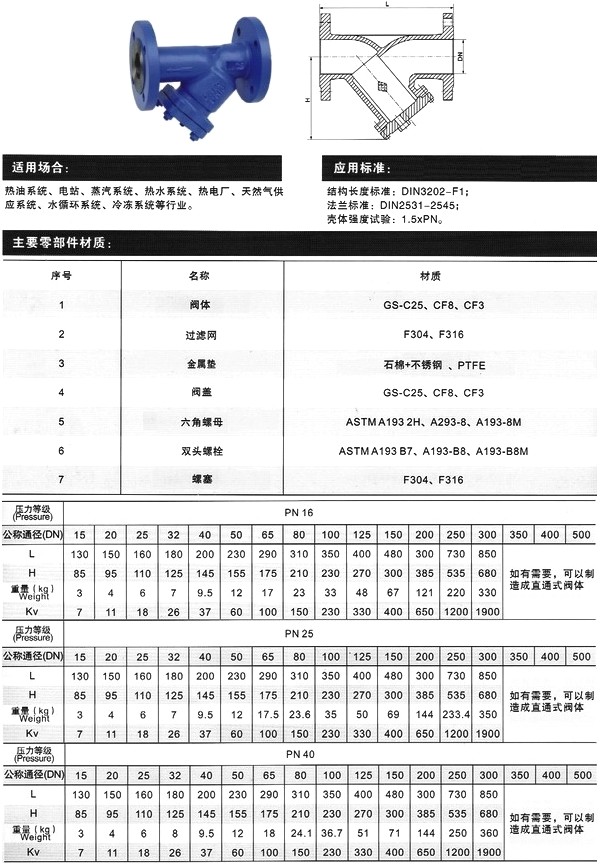

德標Y型過濾器,DIN德標過濾器尺寸/結構圖:
