電動對夾式球閥

更新時間:2025/5/5

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,電動對夾式球閥售前、售中、售后專業服務。

  產品名稱: 電動對夾式球閥   產品型號: Q971F
  驅動方式: 電動,氣動,手動,渦輪   連接形式: 對夾式
  結構形式: O型,V型   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN15-200
  常用材質: WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

電動對夾式球閥,電動薄型對夾式球閥是超短法蘭球閥,球芯通道形狀有V形及O形。該系列產品有結構緊湊、體積小、重量輕、安裝方便等特點,可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

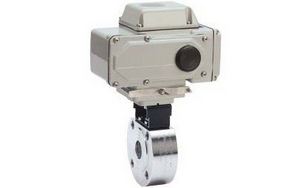

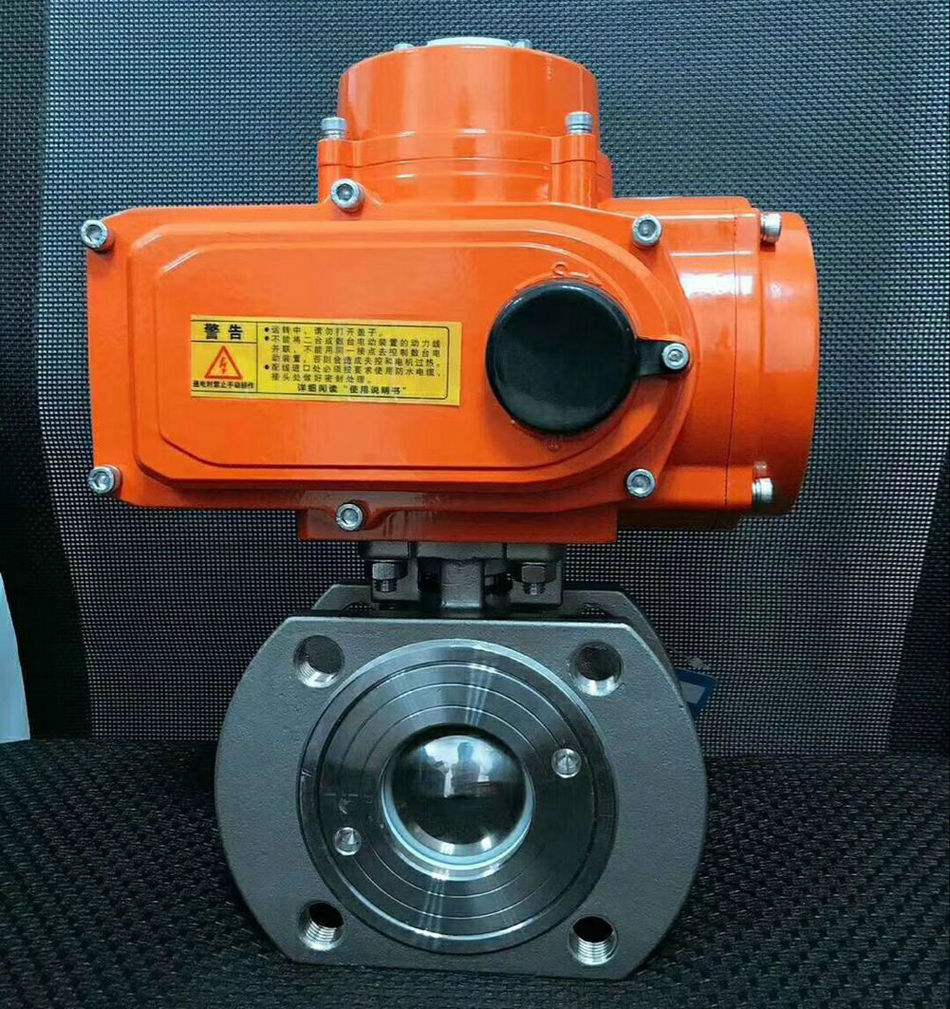

電動對夾式球閥實物圖片

 技術參數

電動執行器技術參數 電動薄型球閥閥體參數
電源 AC110、220、380V/DC24、220V 公稱通徑 DN15~200mm
輸出力矩 50N·M~2000N·M 公稱壓力 PN1.6、2.5MPa
任選功能 開關型、觸點型、開度信號、智能調節型 閥軸材質 不銹鋼
動作范圍 0~90°±5° 閥體材質 碳鋼、304/316/316L不銹鋼
動作時間 15秒/30秒/60秒 球體材質 304/316/316L不銹鋼
環境溫度 -30°~60° 閥座密封 PTFE、PPL、金屬密封
手動操作 附帶手柄操作 溫度 PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
限位 電氣、機械二重限位 適用介質 水、石油、粘性流體、漿料、強氧化性介質等
防護 IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
輸入信號 0-10,1-5VDC/4-20mA(智能調節型) 特點 結構緊湊、體積小、重量輕、安裝方便

電動對夾式球閥主要零件材料:

1) 軸 Shaft 不銹鋼 ANSI316 1.4401 UNIX5CrNiMo 17 12
2) 螺母夾 Nut holder 不銹鋼 ANSI304 1.4301 UNIX5CrNi 18 10
3) 防松螺母 Lock nut 不銹鋼 ANSI304 1.4301 UNIX5CrNi 18 10
4) 彈簧 Spring 不銹鋼 ANSI301 1.4310 UNIX12CrNi 17 07
5) 墊圈 Washer 不銹鋼 ANSI304 1.4301 UNIX5CrNi 18 10
6) 壓緊環型螺母 Gland nut ring 不銹鋼 ANSI304 1.4301 UNIX5CrNi 18 10
7) 頂部密封 至p sealing **  P.T.F.E. / /
8) O環 O-Ring ** 氟橡膠 VITON / /
9) 密封圈 Seals  P.T.F.E. / /
10) O環 O-Ring 氟橡膠 VITON / /
11) 環型螺母密封 Ring nut sealing  P.T.F.E. / /
12) 底部密封 Bot至m sealing  P.T.F.E. / /
13) 環型螺母 Ring nut * 不銹鋼 ANSI316 1.4401 UNIX5CrNiMo 17 12
14) 球體 Ball * 不銹鋼 ANSI316 1.4401 UNIX5CrNiMo 17 12
15) 閥體 Body * 不銹鋼 ANSI316 1.4408 /

電動對夾式球閥主要技術參數:

SIZE 1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2" 2 1 / 2 " 3" 4" 5" 6" 8"
d 15 19 23.5 30 36 45 58 67 76 100 125 195
L 35 38 40 50 60 72 95 118 140 195 260 350
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3

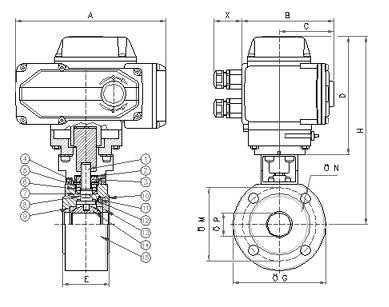

電動對夾式球閥尺寸圖:



售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復。
